Наш котельный завод производит надежные и качественные ручные водогрейные котлы на каменном и буром угле, дровах и древесных отходах. Наша цель – это создать для Вас эффективное и экономически выгодное тепло. Наши котлы исключают теплопотери и недожег топлива, а материалы из которых они изготавливаются, обеспечивают надежную работу и долговечность конструкции.
Стальной водонагревательный котел с ручной загрузкой топлива предназначен для отопления и горячего водоснабжения больших производственных помещений и маленьких зданий, складов, гаражей, цехов, ангаров, автосервисов, школ, садиков, клубов, магазинов, больниц, санаториев, теплиц, птицефабрик, СТО, для установки в блочно модульных котельных с ручной топливоподачей и золошлакоудалением.
Российский ручной промышленный котел используют в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды при рабочем давлении до 0,6 МПа и температурой нагрева до 95 - 115 °С.

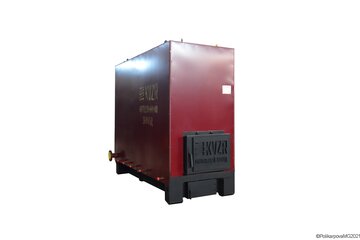

Котельный блок представляет собой стальную сварную конструкцию, состоящую из трубной системы, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. На фронте котлоагрегата устанавливается топочная дверка для загрузки топлива и выгрузки шлака.
Конвективная поверхность нагрева состоит из труб, расположенных в шахматном порядке. Это обеспечивает более интенсивное и полное омывание труб горячими газами. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки агрегата.
Развитая конвективная поверхность нагрева обеспечивает снижение температуры уходящих газов из котлоагрегата до 200-180 °С. Схема противотока, применяемая в конструкции наших водотрубных котлов, позволяет снизить расход топлива, за счет использования тепла уходящих газов из топочного пространства агрегата, тем самым повышая его КПД.
Коллекторы котла имеют многочисленные перегородки. Они направляют поток теплоносителя, исключая возникновение застойных зон и локальный перегрев поверхностей нагрева. Теплоноситель по трубам агрегата движется с высокой скоростью, образуя множество вихрей для максимального снижения образования накипи. Специальные мероприятия по химводоподготовке не требуются.
Стальные тепловые котлы выполнены с топкой в газоплотном исполнении. Газоплотность обеспечивается путем варки стальной полосы в межтрубное пространство топочных панелей. Ширина газоплотной полосы рассчитывается таким образом, чтобы обеспечивать ее стабильное равномерное охлаждение и не допустить перегрев и порыв в процессе эксплуатации установки. Качество обварки газоплостности обеспечивает исключение присосов холодного воздуха в топочную камеру водяных ручных котлов и исключает выбивание дымовых газов в котельный зал котельной.
| Вид топки | Вид топлива | Мощность котла |
|---|---|---|
| колосниковая | каменный и бурый уголь | 0.15 - 2.5 МВт |
| ОУР | каменный, бурый уголь, дрова | 0.15 - 2.0 МВт |
| подовая | дрова, доски, поддоны, отходы мебельного производства, ДСП, опилки, щепа, кора и стружка, горбыль | 0.15 - 2.0 МВт |
Колосниковая решетка собирается из чугунных колосников для поддержания слоя твердого горящего топлива. Колосники изготавливаются с круглыми или щелевидными отверстиями для подвода воздуха в слой топлива и провала шлака в нижний короб. Чтобы избежать застревание шлака, снизу отверстия расширяются. Воздух, используемый для горения, подается с помощью вентилятора или за счет естественной тяги. Топливо забрасывается на колосники ровным слоем через загрузочную дверку. Зола и шлак выгребаются и удаляются в отвал.
Производственные отопительные ручные котлы с охлаждаемой уголковой решеткой ОУР выполняются моноблочными – топка и котельный блок являются единым целым. Топливо забрасывается равномерным слоем через топочную дверку. Топка представляет собой ряд труб, соединенных с трубной системой котла, по которым циркулирует теплоноситель. Между трубами ввариваются полосы металла с небольшими отверстиями для подачи воздуха в слой топлива. Большое количество отверстий по всей площади топочного пространства исключают недостаток кислорода для горения и обеспечивают полное выгорание топлива. Оптимальный режим горения позволяет работать с низкосортным топливом, исключая зависимость от его вида и свойств.
Постоянно циркулирующая вода в трубах охлаждает конструкцию изнутри, обеспечивает защиту от перегрева и прогорания колосников, увеличивает их срок службы. Также, такая топка, выполняет роль дополнительного теплообменника. Вода, находящаяся в трубах, снимает тепло в нижней части топки, тем самым повышая эффективность теплосъема и увеличивая КПД котла.
Зола и шлак выгребается и удаляется в отвал.
Производственный ручной котел производится с большой и высокой подовой топкой для удобного сжигания крупных отходов деревопереработки естественной влажности. Подовая топка изготавливается из огнеупорного кирпича с поясом зажигания.
Пояс зажигания, который образуется в топке, постоянно поддерживает высокую температуру, за счет чего происходит интенсивная сушка топлива. Хорошо продуманная система подачи воздуха обеспечивает быстрое зажигание и стабильное горение крупных и мелких фракций топлива.
За счет того, что в топке нет провала, топливные частицы находятся в топке до полного прогорания. Из-за низкой зольности, чистка котла не требуется. Вся образовавшаяся зола, в количестве 1 – 2 %, улетучивается вместе с дымовыми газами и осаждается в зольном коробе.
Водонагревательные котлы с ручной загрузкой выполнены со съемной, облегченной изоляцией из плит ПТЭ. Плиты закрепляются на каркасе, обшивка теплоагрегата выполняется из стальных листов. Преимущества легкой изоляции - максимальная монтажная готовность котельного блока, его компактность, минимизация потерь КПД котла через потери тепла в окружающую среду, за счет высокого качества обмуровки.
Котлы стационарные водогрейные с ручной топкой на твердом топливе в обшивке имеют удобные люки для очистки конвективных поверхностей нагрева от сажи и золы. В нижней части котлоагрегата находятся два зольных бункера, под топкой и под конвективной поверхностью нагрева. В бункерах предусмотрен лаз для очистки от зольных отложений и осмотра труб конвективного пакета.
Загрузка топлива осуществляется вручную через топочную дверку. Дымовые газы через окно расположенное на задней стенке топки выходят из топочной камеры. Пройдя две конвективные ступени, дымовые газы выводятся в выходное окно на задней стенки котла. Шлак выгребается из зольника и топки в котельный зал и вручную транспортируется в золоотвал.
Водотрубные котлы с ручной подачей топлива работают с уравновешенной тягой, которую обеспечивает дутьевой вентилятор ВЦ и дымосос ДН.
Цена на отечественные ручные отопительные котлы включает базовую комплектацию – вентилятор поддува, колосники, затворы, предохранительные клапаны, вентили, манометры, термометры, трехходовые краны, паспорт и инструкция по эксплуатации.
Для эффективной и надежной работы промышленные трубные ручные котлы комплектуются дополнительным оборудованием, поставляемым по запросу – автоматика, дымосос, золоуловитель, насос, газоходы.
Для того, что бы купить ручной водогрейный котел вы можете оформить заявку в отделе сбыта по телефону 8-800-700-06-43, либо оформить заявку он-лайн. Инженеры-консультанты помогут выбрать подходящие модели и котельно-вспомогательное оборудование, рассчитают стоимость доставки до вашего региона и населенного пункта. Транспортирование котлоагрегатов может осуществляться транспортными компаниями, автомобильным транспортом, железнодорожным и речным видами транспорта.
