Циклон ЦН-15-400 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки - гравитационный и инерционный с использованием центробежной силы.
Сортировать
55 000 ₽
99 000 ₽
100 000 ₽
211 000 ₽
228 000 ₽

Циклон ЦН-15-400

Циклон ЦН-15-400 предназначен для сухой очистки воздуха и газов от взвешенных частиц сухой пыли выделяющихся при сушке, обжиге, агломерации, а также в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы при сжигании топлива. Циклон применяется также для аспирации воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д. Циклон ЦН-15 является пылеуловителем, который имеет достаточно простую конструкцию, не требует расходных материалов, а потому их эксплуатация достаточно дешева. Простота конструкции является причиной невысокой цены . Важно отметить, что циклон ЦН эффективно использовать для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Принцип действия циклона ЦН-15-400

Принцип действия циклона ЦН-15-400 следующий: поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

Конструкция циклона ЦН-15-400

Конструкция циклона ЦН-15-400 рассчитана на температуру до 4000 °C и разряжение (давление) 5(500) кПа (кгс/м2). Циклоны  изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН-15-400 изготавливаются одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

Обозначение циклона ЦН

Например циклон ЦН-15-400-2УП или ЦН-400-2СП

  • ЦН - циклон НИИОгаза;
  • 15 - угол наклона входного патрубка относительно горизонтали (град.);
  • П, Л - "Правое" ("Левое") вращение газа;
  • число после тире (300) - внутренний диаметр цилиндрической части циклона (мм);
  • следующая цифра (2) - количество циклонов в группе;
  • У - с камерой очищенного газа в виде "улитки";
  • С - с камерой очищенного воздуха в виде сборника;
  • П - пирамидальная форма бункера.

Циклоны ЦН-15, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры работы циклонов ЦН-15-400

  • Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей до 1000


для среднеслипающихся пылей 250

  • Температура очищаемого газа, 0 °C до 400
  • Давление, кПа до 5
  • Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения 147


для группового исполнения
с "улиткой" 175


В технической характеристике циклона ЦН приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Циклон ЦН может изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли).

Материал для изготовления циклона ЦН-15-400 - углеродистая сталь при температуре окружающей среды до 40 °С. При температуре ниже -40 °С применяют низколигированные стали.

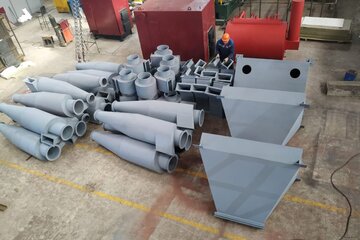

Циклоны ЦН-15-400 поставляются в разобранном виде.

Габаритные и присоединительные размеры циклона ЦН 15-400

Без улитки:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-400 400 1824 800 236 160 274/114 240 72

С улиткой:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-400 400 2044 800 236 160 274/114 240 90

Для того, что бы купить циклон ЦН-15-400 вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заявку он-лайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта. Транспортирование циклонов ЦН-15-400 может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
