Циклоны ЦН 15 с улиткой
Циклоны ЦН 15 с улиткой предназначены для сухой очистки воздуха и газов от взвешенных частиц сухой пыли выделяющихся при сушке, обжиге, агломерации, а также в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы при сжигании топлива. Циклоны ЦН 15 с улиткой применяются также для аспирации воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.
Циклоны ЦН 15 с улиткой являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Простота конструкции является причиной невысокой цены циклонов ЦН 15 с улиткой. Важно отметить, что пылеуловители эффективно использовать для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Принцип действия циклонов ЦН 15 с улиткой
Принцип действия циклонов ЦН 15 с улиткой следующий: поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Конструкция циклонов ЦН 15 с улиткой
Конструкция циклонов ЦН 15 с улиткой рассчитана на температуру до 400 °C и разряжение (давление) 5(500) кПа (кгс/м2). Циклоны ЦН 15 с улиткой изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха. При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.

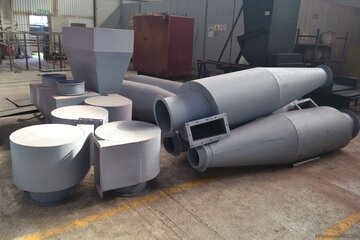

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН 15 с улиткой изготавливаются одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов, с камерой очищенного воздуха в виде "улитки".
В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.
Обозначение циклона ЦН 15 с улиткой
Например: ЦН-15Л-700х4УП
ЦН - циклон НИИОгаза; 15 - угол наклона входного патрубка относительно горизонтали (град.); П, Л - "Правое" ("Левое") вращение газа; число после тире (700) - внутренний диаметр цилиндрической части циклона (мм); следующая цифра (4) - количество циклонов в группе; У - с; камерой очищенного газа в виде "улитки"; П - пирамидальная форма бункера.
Циклоны ЦН-15 с улиткой, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.
Основные параметры работы циклонов ЦН 15 с улиткой
Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей до 1000
- для среднеслипающихся пылей 250
Температура очищаемого газа, °C до 400
Давление, кПа до 5
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения
- с "улиткой" 175
В технической характеристике циклонов ЦН 15 с улиткой приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
Циклоны ЦН 15 с улиткой технические характеристики
| Типоразмер циклона ЦН 15 | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
| V = 2,5 м/с | При V = 4 м/с | |||
| Циклон ЦН-15-300-1УП | 630 | 1000 | 0,1 | 170 |
| Циклон ЦН-15-400-1УП | 1110 | 1800 | 0,17 | 260 |
| Циклон ЦН-15-500-1УП | 1800 | 2800 | 0,21 | 370 |
| Циклон ЦН-15-600-1УП | 2500 | 4100 | 0,33 | 500 |
| Циклон ЦН-15-700-1УП | 3500 | 5500 | 0,47 | ;650 |
| Циклон ЦН-15-800-1УП | 4500 | 7200 | 0,56 | 800 |
| Циклон ЦН-15-900-1УП | 5700 | 9200 | 0,64 | 980 |
| Циклон ЦН-15-1000-1УП | 7100 | 11300 | 0,72 | 1170 |
| Циклон ЦН-15-1200-1УП | 10200 | 16200 | 1,07 | 1600 |
| Циклон ЦН-15-1400-1УП | 13900 | 22200 | 1,42 | 2130 |
| Циклон ЦН-15-300-2УП | 1270 | 2000 | 0,2 | 270 |
| Циклон ЦН-15-400-2УП | 2300 | 3600 | 0,31 | 440 |
| Циклон ЦН-15-500-2УП | 3500 | 5600 | 0,5 | 660 |
| Циклон ЦН-15-600-2УП | 5100 | 8100 | 0,6 | 870 |
| Циклон ЦН-15-700-2УП | 6900 | 11100 | 0,83 | 1120 |
| Циклон ЦН-15-800-2УП | 9000 | 14400 | 1,15 | 1440 |
| Циклон ЦН-15-900-2УП | 11400 | 18300 | 1,45 | 1780 |
| Циклон ЦН-15-400-4УП | 4500 | 7200 | 0,54 | 820 |
| Циклон ЦН-15-500-4УП | 7000 | 11300 | 0,77 | 1190 |
| Циклон ЦН-15-600-4УП | 10200 | 16300 | 1,11 | 1650 |
| Циклон ЦН-15-700-4УП | 13800 | 22000 | 1,5 | 2160 |
| Циклон ЦН-15-700-4СП | 13800 | 22000 | 1,5 | 2030 |
| Циклон ЦН-15-800-4УП | 18100 | 28900 | 2,27 | 2800 |
| Циклон ЦН-15-900-4УП | 22800 | 36600 | 2,28 | 3510 |
| Циклон ЦН-15-500-6УП | 10600 | 16900 | 1,3 | 1920 |
| Циклон ЦН-15-600-6УП | 15300 | 24400 | 2,0 | 2640 |
| Циклон ЦН-15-700-6УП | 20800 | 33100 | 2,67 | 3670 |
| Циклон ЦН-15-800-6УП | 27100 | 43300 | 3,82 | 4510 |
| Циклон ЦН-15-900-6УП | 34300 | 54900 | 5,55 | 5660 |
| Циклон ЦН-15-500-8УП | 14100 | 22600 | 2,33 | 2720 |
Выбор циклона ЦН 15 с улиткой
Выбор типоразмера для циклона ЦН 15 с улиткой, следует производить исходя из производительности вентиляционной установки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН 15 с улиткой имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.
Циклоны ЦН 15 с улиткой могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли).
Материал для изготовления циклонов ЦН 15 с улиткой - углеродистая сталь при температуре окружающей среды до 40 °С. При температуре ниже -40 °С применяют низколигированные стали.
Групповые циклоны поставляются в разобранном виде.
Купить циклон ЦН 15 с улиткой
Для того чтобы купить циклон ЦН-15 с улиткой вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заявку онлайн. Инженеры-консультанты дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и котельно-вспомогательного оборудования может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
