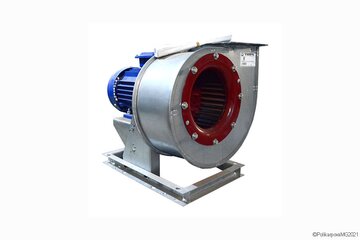

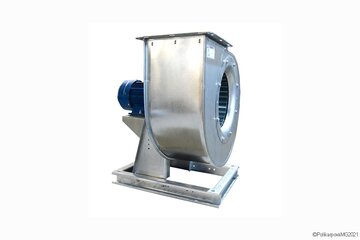

Назначение вентилятора ВЦ 14-46
Вентиляторы ВЦ 14-46 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха с температурой до +40°С (45°С для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов. Вентиляторы ВЦ 14-46 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.
Вентиляторы ВЦ-14-46 эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения. Вентиляторы ВЦ-14-46 могут эксплуатироваться в сейсмически опасных зонах.
Различные модификации отличаются диаметром рабочего колеса, количеством и качеством лопаток. Если вентиляторы ВЦ 14-46 предназначены не только для перемещения воздуха, но и мелких частиц, таких как пыль, зерно, гранулы и т.д., то устанавливаются мощные бронелопатки.
Основным материалом для изготовления вентиляторов ВЦ 14-46 является сталь. Алюминиевые сплавы используются во взрыво- или пожароопасных условиях.
Варианты изготовления вентиляторов ВЦ-14-46:
- центробежные вентиляторы общего назначения из углеродистой стали;
- центробежные вентиляторы общего назначения теплостойкие из углеродистой стали;
- коррозионностойкие центробежные вентиляторы из нержавеющей стали;
- коррозионностойкие центробежные вентиляторы теплостойкие из нержавеющей стали;
- взрывозащищенные из разнородных металлов;
- взрывозащищенные теплостойкие из разнородных металлов;
- взрывозащищенные коррозионностойкие из нержавеющей стали;
- взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали;
- взрывозащищенные из алюминиевых сплавов.
Технические характеристики вентиляторов ВЦ 14-46
| № вентилятора | Эл. двигатель | Производительность, тыс.м³/час | Полное давление, даПа | |
| об/мин | кВт | |||
| №3,5 | 1500 | 3 | 4,3 | 57 |
| №6,3 | 1000 | 5,5 | 3,4 | 62,5 |
| 1500 | 7,5 | 5,1 | 138 | |
| №8 | 1000 | 11 | 6,7 | 97 |
| 1500 | 15 | 10,4 | 223 | |
| №9 | 1000 | 11 | 9,5 | 122 |
| 1500 | 15 | 15 | 286 | |
| №10 | 1000 | 11 | 13,1 | 152 |
| 1500 | 30 | 20,4 | 345 | |
| №11,2 | 1000 | 22 | 19 | 192 |
| 1500 | 45 | 28,7 | 444 | |
| №12,5 | 1000 | 30 | 25,2 | 236 |
| 1500 | 75 | 40 | 550 |
Принцип работы вентилятора ВЦ 14-46
В процессе вращения рабочего колеса воздух засасывается внутрь корпуса, отклоняется под воздействием центробежной силы на 90 градусов и перемещается далее по улитке в направлении выходного фланца, к которому подсоединяется трубопровод. Поскольку воздух внутри вентилятора перемещается в радиальном направлении, то вентиляторы ВЦ называют радиальными.
Обозначение вентилятора ВЦ 14-46 №2 с дв. 0,37/1500
ВЦ 14-46 №2 с дв. 0,37/1500
ВЦ - тип вентилятора, в данном случае - вентилятор центробежный;
14 - пятикратная величина коэффициента полного давления в режиме максимального полного КПД, округленная до целого числа;
46 - величина быстроходности на режиме максимального полного КПД, округленная до целого числа;
2 - диаметр рабочего колеса (в дециметрах);
0,37 - мощность двигателя (кВт);
1500 - оборотов в минуту.
Комплектация вентилятора ВЦ 14-46
Улитка, рабочее колесо, коллектор, станина, электродвигатель.
Для того, чтобы купить вентилятор ВЦ 14-46 вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заказ он-лайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки. Транспортирование вентилятора ВЦ 14-46 может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
