Циклон СДК-ЦН-33-400

Изготовим
под заказ

Уточнить цену с доставкой до вашего города

Условия в

В наличии на складе

Доставка ТК по России и Казахстану

Безналичный расчет

Скачать опросный лист

Есть в наличии

Циклон СДК ЦН 33

Марка СДК-ЦН-33

Диаметр 400 мм

Производительность 1100 м³/ч

Технические
характеристики

Описание
товара

Сертификаты
и гарантии

Технические характеристики

Тип циклона Циклон СДК-ЦН

Вид СДК-ЦН-33-400

Марка СДК-ЦН-33

Высота 1538 мм

Диаметр 400 мм

Масса 46 кг

Оптимальная скорость газа в цилиндрической части корпуса циклона 2.0 м/сек

Оптимальная скорость газа во входном патрубке циклона 11.1 м/сек

Камера очищенных газов Улитка со спиральным выходом

Производительность 1100 м³/ч

Рабочее сопротивление 800-1600 Па

Циклон СДК ЦН 33 чертеж

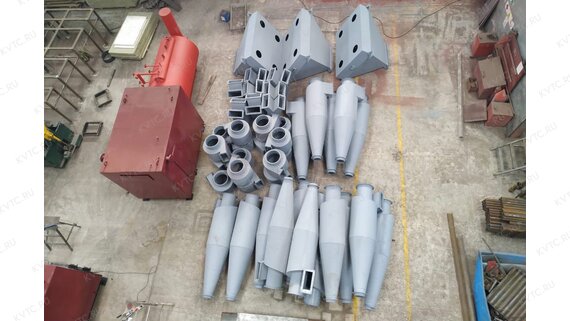

Циклон СДК ЦН 33 400

Спирально-длинноконические циклоны СДК-ЦН-33-400 применяются для очистки газов от мелкой пыли, со средним медианным диаметром 5-6 мкм. Их применяют для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства, в установках каталитического крекинга нефтепродуктов и дегидрирования бутана. Конические циклоны способны обеспечивать высокую степень очистки при сравнительно небольшой скорости газового потока на входе в циклон. Циклон СДК-ЦН-33-400 наиболее эффективен из серии конических циклонов с улиточным завихрителем при равных диаметрах корпуса и одинаковых гидравлических потерях.

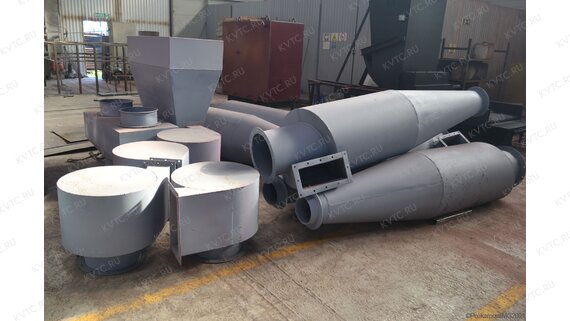

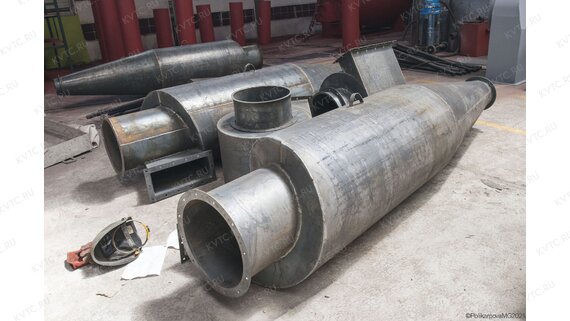

Конструкция циклона СДК ЦН 33 400

Циклон СДК-ЦН-33-400 отличается габаритными размерами и поэтому обычно не применяется в групповом исполнении. Конические циклоны состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. "Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.

Основные параметры

Допустимая запылённость газа, г/м³:

для слабослипающихся пылей - не более 1000 г/м³
для среднеслипающихся пылей – не более 250 г/м³

Оптимальная скорость Vц (Vвх), 2,0(11,1) м/сек

Температура очищаемого газа до 250 °C

Максимальное давление, 1500 Па

Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см³), 75 - 98 %

Рекомендуемая скорость газа 1,4-1,7 м/с.

Обозначение циклонов

Например - циклон СДК ЦН-33-400

33 - угол наклона входного патрубка  относительно горизонтали (град.) 

400 - внутренний диаметр  цилиндрической части пылеуловителя.

Технические характеристики циклонов СДК-ЦН-33

Наименование	Производительность по воздуху, м³/ч	Диаметр, мм	Высота, мм	Масса, кг
Циклон ЦН-33-400	1100	400	1538	46
Циклон ЦН-33-500	1800	500	1923	71
Циклон ЦН-33-600	2500	600	2286	102
Циклон ЦН-33-700	3500	700	2660	138
Циклон ЦН-33-800	4500	800	3033	180
Циклон ЦН-33-900	5700	900	3397	226
Циклон ЦН-33-1000	7100	1000	3761	278
Циклон ЦН-33-1200	10200	1200	4488	399
Циклон ЦН-33-1400	13800	1400	5235	543
Циклон ЦН-33-1600	18100	1600	5982	709
Циклон ЦН-33-1800	22900	1800	6731	897
Циклон ЦН-33-2000	28300	2000	7478	1107
Циклон ЦН-33-2400	40700	2400	8972	1594
Циклон ЦН-33-3000	63600	3000	11215	249

Для того чтобы купить циклон СДК-ЦН-33-400, вы можете сделать заявку в отдел сбыта по телефону 8-800-700-0643, либо оформить заказ онлайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки. Транспортирование циклонов ЦН-33 может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
