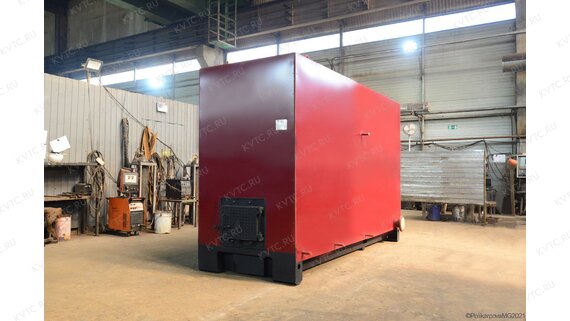

Твердотопливный котел КВр 1.28 МВт
Стальной отопительный котел КВр 1.28 МВт устанавливается в котельных больших производственных помещений и зданий, складов, гаражей, цехов, ангаров, автосервисов, школ, садиков, клубов, магазинов, больниц, санаториев, теплиц, птицефабрик, СТО площадью 10700 – 14000 м2 для отопления. Температура нагрева воды 115 °С, рабочее давление 0,3 – 0,6 МПа.
Мы, как производители котлов КВр, заботимся о том, чтобы приобретая наше оборудование, Вы получали надежное, качественное и эффективное оборудование.
Водогрейный котел КВр 1,28 МВт изготавливается с большим объемом топочной камеры. Большая топка увеличивает время нахождения летучих частиц в топке, с их полным догоранием, исключая недожег топлива.
Топка выполняется в газоплотном исполнении. Газоплотная топка исключает потерю теплоты с уходящими газами и повышает КПД котла. Газоплотность топки позволяет использовать облегченную теплоизоляцию и упрощает обслуживание теплоагрегата. Газоплотная топка и качественная теплоизоляция максимально снижает теплопотери и исключает присосы холодного воздуха. Все это позволяет экономить на топливе, получаемое тепло идет исключительно на ваши нужды, без потерь в окружающую среду.
Котел КВр 1.28 МВт изготавливается из качественной трубы сталь 20, обеспечивающей высокую надежность и прочность конструкции, поддерживает хорошую теплопроводность, обладает коррозийной устойчивостью и не боится высоких температур и больших давлений. Коллекторы с многочисленными перегородками распределяют теплоноситель, исключая возникновение застойных зон и перегрева поверхностей нагрева. Высокие скорости и турбулизация потока воды обеспечивают максимальное снижение образования накипи, без предварительной водоподготовки.
Котельный блок
Котельный блок котлов КВр 1.28 МВт представляет собой гладкотрубную горизонтальную стальную конструкцию, состоящую из трубной системы, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Топочная часть выполняется из газоплотных водотрубных экранов, а конвективная состоит из сварных конвективных панелей и параллельно установленных в шахматном порядке труб. На фронте котлоагрегата устанавливается топочная дверка для загрузки топлива и выгрузки шлака.
Конвективные поверхности нагрева
Конвективная поверхность нагрева состоит из труб, расположенных в шахматном порядке. Это обеспечивает более интенсивное и полное омывание труб горячими газами. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки агрегата.
Промышленный нагревательный котел КВр 1 28 МВт имеет развитую конвективную часть, которая снижает температуру уходящих газов из котла до 200 -180 °С. Значительное снижение температуры уходящих газов исключает потерю теплоты, тем самым обеспечивая значительную экономию топлива.
Конвективную часть можно рассматривать как экономайзер. Гидравлическая схема наших котлов позволяет использовать принцип противотока, передавая тепло уходящих газов теплоносителю.
Трубная система имеет множество перегородок, для увеличения скорости воды в котле и исключения застойных зон и локального перегрева поверхностей нагрева. Кроме того, турбулизация водяного потока препятствует образованию пристенного кипения и отложения накипи на поверхностях нагрева. А многоходовая циркуляция позволяет избежать неравномерного прогрева котла. Твердотопливные водонагревательные котлы КВр работают с принудительной циркуляцией теплоносителя, которую обеспечивает сетевой насос.
Топочная камера
Топочная камера промышленных ручных колосниковых котлов КВр 1,28 МВт выполнена газоплотной. Газоплотность обеспечивается путем варки стальной полосы в межтрубное пространство топочных панелей. Ширина газоплотной полосы рассчитывается таким образом, чтобы обеспечивать ее стабильное равномерное охлаждение и не допустить перегрев и порыв в процессе эксплуатации установки. Качество обварки газоплостности обеспечивает исключение присосов холодного воздуха в топочную камеру водяных котлов КВр и исключает выбивание дымовых газов в котельный зал котельной.
Колосниковая решетка стального угольного котла КВр 1.28 МВт собирается из чугунных колосников для поддержания слоя твердого горящего топлива. Колосники изготавливаются с круглыми или щелевидными отверстиями для подвода воздуха в слой топлива и провала шлака в нижний короб. Чтобы избежать застревание шлака, снизу отверстия расширяются. Воздух, используемый для горения, подается с помощью вентилятора или за счет естественной тяги. Топливо забрасывается на колосники ровным слоем через загрузочную дверку. Зола и шлак выгребаются и удаляются в отвал.
Качественная изоляция
Водонагревательные котлы отопления КВр 1.28 МВт выполнены со съемной, облегченной изоляцией из плит ПТЭ. Плиты закрепляются на каркасе, обшивка теплоагрегата выполняется из стальных листов. Преимущества легкой изоляции - максимальная монтажная готовность котельного блока, его компактность, минимизация потерь КПД котла через потери тепла в окружающую среду, за счет высокого качества обмуровки.
Удобное обслуживание
Котлы стационарные водогрейные на твердом топливе КВр 1.28 МВт в обшивке имеют удобные люки для очистки конвективных поверхностей нагрева от сажи и золы. В нижней части котлоагрегата находятся два зольных бункера, под топкой и под конвективной поверхностью нагрева. В бункерах предусмотрен лаз для очистки от зольных отложений и осмотра труб конвективного пакета.
Принцип работы
Загрузка угля осуществляется вручную через топочную дверку. Необходимо равномерно распределить слой топлива по решетке, высотой не более 200 мм.
Дымовые газы через окно расположенное на задней стенке топки выходят из топочной камеры. Пройдя две конвективные ступени, дымовые газы выводятся в выходное окно на задней стенки котла.
Шлак выгребается из зольника и топки в котельный зал и вручную транспортируется в золоотвал.
Водотрубные котлы КВр 1.28 МВт работают с уравновешенной тягой, которую обеспечивает дутьевой вентилятор ВЦ и дымосос ДН.
Комплект поставки
Цена на отечественные котлы КВр 1.28 МВт включает базовую комплектацию – вентилятор поддува, колосники, затворы, предохранительные клапаны, вентили, манометры, термометры, трехходовые краны.
Для эффективной и надежной работы отопительные трубные котлы КВр комплектуются дополнительным оборудованием, поставляемым по запросу – автоматика, дымосос, золоуловитель, насос, газоходы.
Марки котлов КВр 1.28
Котел КВр 1.28 в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт" обозначается - Котел КВр-1,28 К, Котел КВр-1,28 КБ, Котел КВр-1,28-95, Котел КВ-1,28-95. Возможно заводское обозначение котла, где мощность указывается в Гкал/ч - Котел КВр-1,1 К, Котел КВр-1,1 КБ, Котел КВр-1,1, Котел КВр-1,1-95, Котел КВ-1,1-95 °С.
Купить котел КВр 1.28 МВт
Для того, что бы купить водогрейный котел КВр 1,28 МВт вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заявку он-лайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
